1. 개요
플랜트 계장 설계는 공장, 공정, 생산 시설 또는 플랜트를 구축하고 운영하기 위한 설계 및 배치 프로세스를 의미한다. 이러한 설계는 안전성, 효율성, 생산성, 환경적 영향 등 다양한 측면을 고려하여 수행되어야 한다.
따라서, 계측제어 설비의 구매 및 건설에 관련된 문서, 도면을 작성하는 것이다.
2. 계장 설계 도면
설계 도면은 A1 Size와 A4 Size로 분류하여 볼 수 있다.
2.1 설계도면 A1 Size
Instrument Symbol & Legend
도면 작성에 있어 기호와 기호에 대한 설명에 대해 작성된 도면이다.
Instrument Key Plan
전체 도면을 적합하도록 분류하고, 분류된 도면의 DWG. NO.를 표기하여 공사도면을 쉽게 찾기 위한 INDEX를 작성한 도면이다.
Instrument Cable Tray Layout
Multi Cable를 지지 및 보호하기 위해 Cable 경로에 Tray를 설치 경로를 표시한 도면이다.
Instrument Main Cable Layout
공장에 설치되는 계기 위치 등을 조사하여, 계기 Arrange를 통해 Junction box 설치 위치 및 Multi Cable의 경로 및 Cable Spec.을 표시한 도면이다.
Instrument Trench Layout
지중으로 Multi Cable 포설한 것을 나타낸 도면으로, 지상 또는 지중으로 포설할 것인지 방향성을 먼저 가지고 접근하여야 한다.
참고로, 사우디 경우는 지중으로 설계 방향으로 접근하여 진행한다.
Instrument Location Layout
계기 위치를 나타낸 도면으로, Gauges는 표현하지 않는다.
Instrument Wiring Layout
계기 위치에서 Junction box까지의 Cable 포설을 나타낸 도면으로, Cable, Conduit 등의 Spec.을 표시한 도면이다.
Instrument Air Piping Layout
공기식 계기 위치 표시 및 공기 공급에 대한 배관의 루트 및 사이즈를 표시한 도면이다.
Control Room Equipment Layout
제어실에 설치되는 콘솔 데스크, PC, Panels 등의 배치 도면을 표시한 도면이다.
Control Room Wiring Layout
제어실에 설치된 설비 및 계장 계기 등의 배선을 표시한 도면이다.

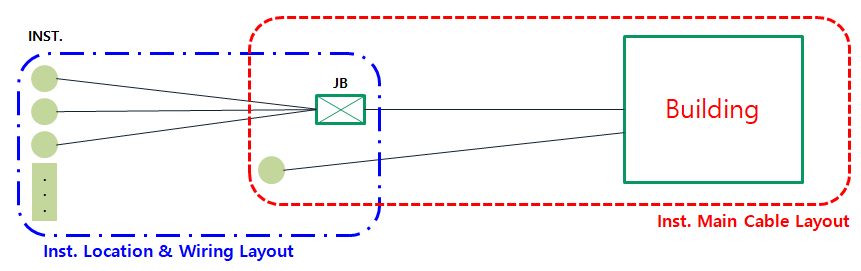

아래는 Inst. Location 도면과 Main Cable 도면에 표시하는 구간을 나타낸 것이다.
Secondary와 Main cable의 도면 작성 차이점 |
2.2 설계도면 A4 Size
Hook-up
프로세스 배관에서 측정계기까지 이르는 도압배관 설치를 표시한 도면으로, 물량 산출에 이용된다.
Typial Detail
계장계기에 연결되는 자재, 공사 자재 등의 설치의 Detail한 도면을 표시한 것으로, 물량 산출에 이용된다.
Loop Diagram
계기에서 System까지, 또는 조절밸브까지의 신호 연결이 어떻게 되어 있는지 볼 수 있는 단선로 도면이다.
Logic Diagram
공장 제어를 하기 위한 프로그램을 Diagram으로 구현된 문서이다.
Inst. Connection List
계기에서 Junction box까지, 그리고 Junction box에서 System까지의 Cable spec.과 연결되는 단자대 번호 등이 작성된 문서이다.
Inst. Schedule (or Index)
P&ID에 표기되는 계기의 Specification과 Operating Condition 등이 기입된 것으로, 초기에 작성이 되어야 한다.
Inst. I/O List
DCS or PLC에 연결되는 계기 Point를 나타낸 문서이다.
Inst. Data sheet
계기 구매의 상세 Spec.을 정리한 문서이다.
