스프링클러설비는 화재 발생 시 초기 진압을 위해 필수적인 소방 시스템입니다. 그중 개방형 스프링클러설비는 주로 상업용 건물이나 창고 등에서 사용되며, 스프링클러 헤드가 자동으로 열리며 물을 분사하는 시스템입니다. 그러나 효과적인 화재 대응을 위해서는 방수구역 설정과 일제개방밸브 설치가 중요합니다. 이번 블로그에서는 개방형 스프링클러설비의 방수구역과 일제개방밸브의 설치기준에 대해 자세히 설명하겠습니다.
2.4.1.3 하나의 방수구역을 담당하는 헤드의 개수는 50개 이하로 할 것. 다만, 2개 이상의 방수구역으로 나눌 경우에는 하나의 방수구역을 담당하는 헤드의 개수는 25개 이상으로 해야 한다.
2.4.1.4 일제개방밸브의 설치 위치는 2.3.1.4의 기준에 따르고, 표지는 "일제개방밸브실"이라고 표시해야 한다.
1. 방수구역 개방형스프링클러헤드가 일제개방밸브의 2차측 배관에 설치된 설비는 일제개방 밸브가 개방되면 배관에 설치된 모든 헤드에서 방수되며, 폐쇄형스프링클러헤드를 사용하는 방호구역이라는 용어와 대응되는 “방수구역”이라는 용어를 사용한다. 2. 하나의 일제개방밸브가 담당하는 방수구역 1개의 일제개방밸브가 담당하는 방수구역은 1개 층에 한하며 1개의 일제개방밸 브는 1개의 방수구역만을 담당하며 여러 개의 방수구역을 동시에 담당할 수 없다. 또한 1개의 일제개방밸브가 담당하는 방수구역의 크기는 설치된 개방형스프링클러헤드 수량 50개 이하로 한다. 만약 방수구역을 2개 이상으로 나눌 경우에는 하나의 방수구역에 설치하는 개방형스프링클러헤드는 25개 이상으로 설치할 수 있다.

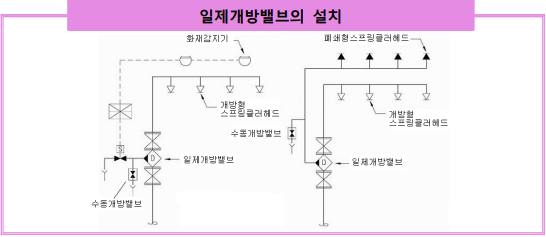

3. 일제개방밸브의 설치위치 일제개방밸브의 설치위치는 당해 방수구역외의 인접한 부근 또는 당해 방수구역 내에 설치하며 제6조 제2호의 해설(유수검지장치의 설치위치)를 준용한다. 가. 개방형스프링클러설비의 종류 일제개방밸브의 개방에 의하여 설치된 개방형스프링클러헤드에서 동시에 방수되는 설비로서 일제개방밸브의 제어에는 자동화재 감지장치 또는 화재감지용 스프링클러헤드(폐쇄형스프링클러헤드)와 연동하여 밸브가 열려 방수되는 자동식과 직접 수동기동밸브를 열어 밸브를 개방하는 수동식으로 구분한다. 1) 자동식기동개방 일제개방밸브의 작동이 전자밸브(솔레노이드밸브)에 의하거나, 폐쇄형스프링클러헤드(감지용 헤드)에 의한 자동기동 방식을 말한다. 전원 이상 등 비 상시를 대비하여 수동기동밸브를 함께 설치한다.
2) 수동식기동개방 수동기동밸브를 사용하여 일제개방밸브를 작동시키는 것으로서 통상 호칭 구경 15A 크기의 볼밸브가 사용된다. 설치장소는 화재 시에도 용이하게 접근할 수 있는 장소로서 보기 쉬운 곳에 설치하며 함부로 동작시키지 않도록 보호조치를 하고 설치장소를 신속히 알 수 있도록 표시를 한다.

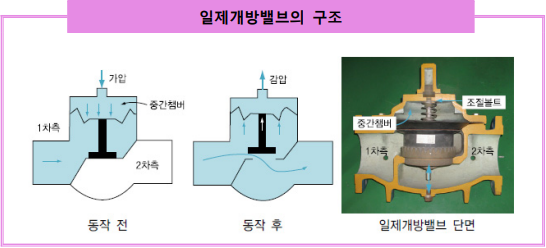

나. 일제개방밸브의 구조 일제개방밸브는 1차측과 밸브 본체내의 다이아프램실에 채워진 가압수의 압력균형으로 다이아프램이 닫힌 상태를 유지하다가 화재감지기 또는 수동개 방밸브의 조작으로 다이아프램실의 가압수가 배수되면서 압력균형이 깨져 밸브가 개방된다. 일제개방밸브의 2차측에 연결되는 배관에는 개방형스프링클러헤드, 물분무헤드 등을 설치한다. 밸브의 사용압력은 1㎫(10 ㎏/㎠), 1.6 ㎫(16㎏/㎠), 2㎫(20㎏/㎠)가 있으며, 호칭에 따라서는 50, 65, 80, 100, 150, 200로 구분된다. 밸브의 재질은 본체가 회주철, 고온고압용주강, 시이트 등은 청동주물과 동등이상의 재질로서 내식성이 있는 것이 사용되고 있다.
