비상발전기 용량 계산 기준을 정리했습니다. 국내 기준에는 발전기 사용, 시설 및 설치에 관한 내용만 명시되어 있고, 계산식은 명시되지 않은 기준이 있지만, 비상발전기 용량 계산식을 포함한 기준도 있습니다. 이에 대해 정리해 보려고 합니다.
목차
전기설비기술기준
전기설비기술기준 | 국가법령정보센터 | 현행행정규칙 > 규칙명 (law.go.kr)
국가법령정보센터
위임행정규칙 법률·대통령령·총리령·부령 등 상위법령에서 위임한 사항을 훈령·예규·고시·공고 등의 형식으로 정하고 있는 행정규칙을 말합니다. 집행행정규칙 법률·대통령령·총리령·부
www.law.go.kr
KEC(한국전기설비규정)

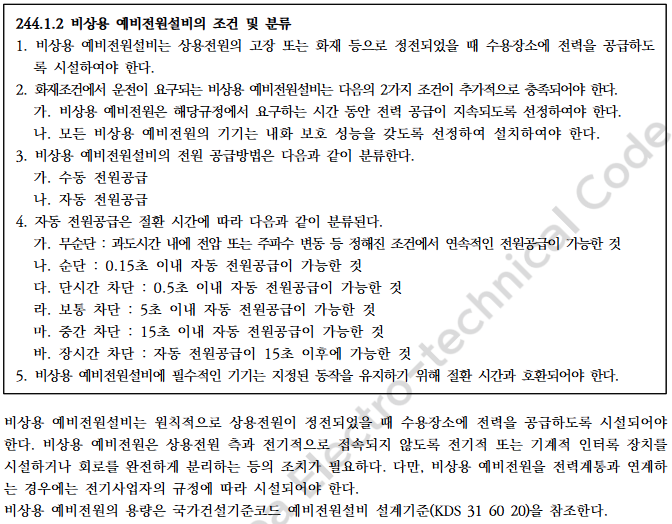

KEC(한국전기설비규정) 에서는 'KDS 31 60 20'을 참조하라고 명시되어 있다.
한국전기설비규정(KEC) 핸드북-한국전기설비규정(KEC)-전기설비기술기준 · 한국전기설비규정-전기설비기술기준 (kea.kr)
메인-대한전기협회 전기설비기술기준
체계적인 이론과 철저한 실습교육으로 국민의 생명과 재산을 보호하는 전기설비기술기준
kec.kea.kr
국토교통부 설계기준(KDS)

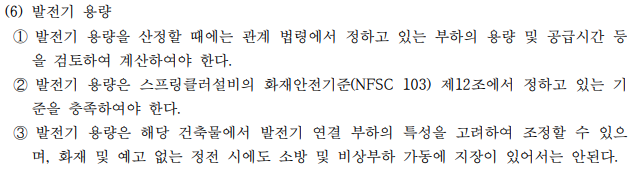

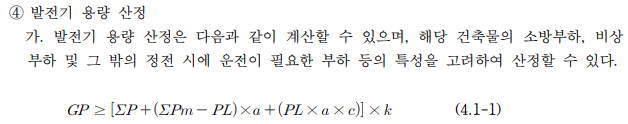

'KDS 31-60-20 예비전원설비'에서 발전기 용량 기준은 다음과 같이 명시되어 있다.
예비전원설비 설계기준 개정 고시 - 행정규칙 건설기술정보시스템 CODIL
예비전원설비 설계기준 개정 고시 - 행정규칙 건설기술정보시스템 CODIL
상세정보보기 상세정보보기 제목 예비전원설비 설계기준 개정 고시 담당부서 국토교통부 건설산업과 작성자 등록일 2021-06-08 조회건수 2512 행정규칙유형분류 고시 건설교통업무분류 건설정책
www.codil.or.kr
산업안전보건기준에 관한 규칙
산업안전보건기준에 관한 규칙 | 국가법령정보센터 | 현행법령 > 법령명 (law.go.kr)
국가법령정보센터
www.law.go.kr
한국산업안전보건공단(KOSHA)

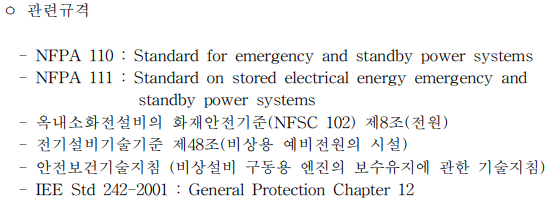

'KOSHA GUIDE E-84-2022 비상전원의 선정 및 설치에 관한 기술지침'에서는 다음 규격을 적용하였다고 합니다.

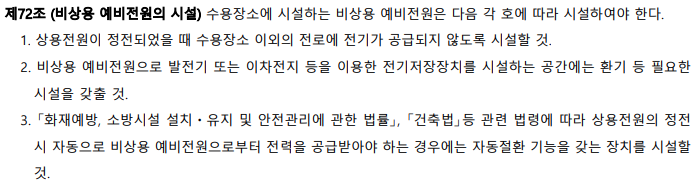

'전기설비기술기준' 제48조(비상용 예비전원의 시설)은 수정되어 '제72조'로 변경되었습니다.

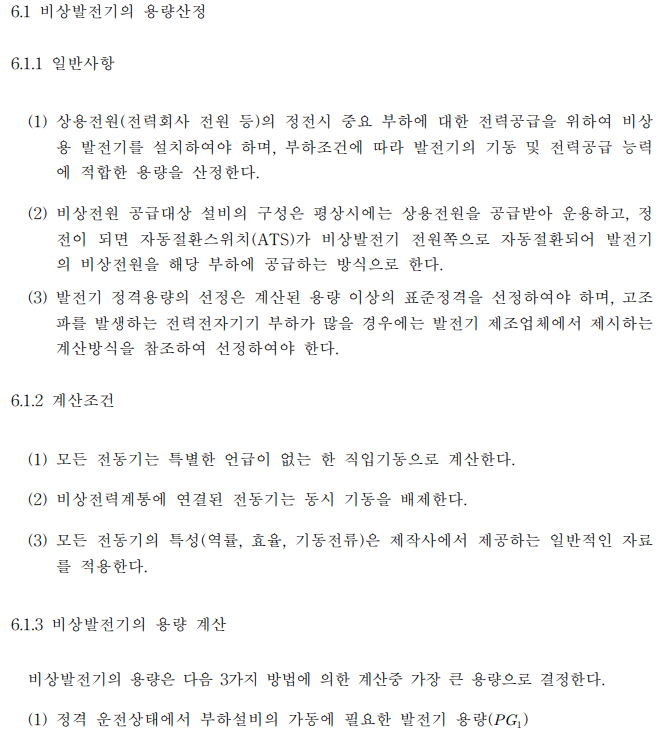

KOSHA GUIDE E-84-2022에서 명시된 발전기 용량 기준은 다음과 같습니다.

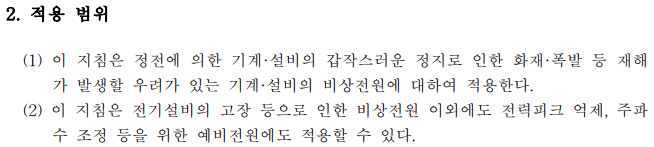

적용 범위
계산식이 포함된 기준은
- KOSHA GUIDE E-84-2022 비상전원의 선정 및 설치에 관한 기술지침
- 국토교통부 설계기준 KDS 31 60 20 예비전원설비
가 있으며, 두 기준의 적용 범위는 다음과 같습니다.

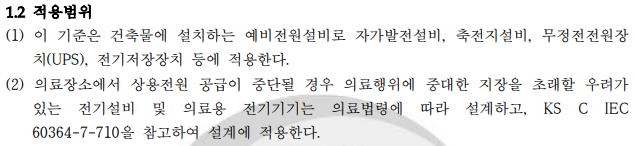

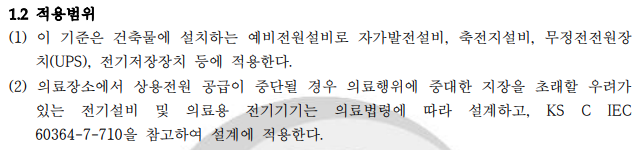

국토교통부 설계기준 KDS 31-60-2020

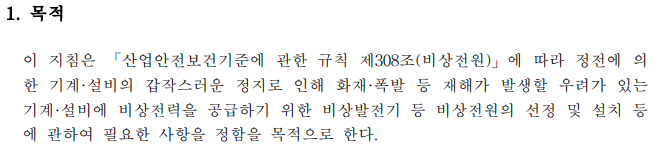

KOSHA GUIDE E-83-2022
국토교통부의 규정은 건축물에 한정되어 있으므로, 건축물에 적용해 발전기 용량을 계산하는 것이 적절하다고 봅니다.
하지만 플랜트의 경우, KOSHA GUIDE를 적용하는 것이 발전기 용량을 줄이는 데 도움이 되어 경제적으로 이점이 있다고 생각합니다.
그러나, KEC(한국전기설비규정)에서 'KDS 31 60 20'을 참조하라고 명시되어 있으므로, '한국전기안전공사'에서 사용전검사 또는 법정검사를 진행한다면, 발전기 용량 계산서는 KDS 기준인 GP법으로 검토할 것입니다.
(2021년 6월 14일 이전은 PG법 가능)

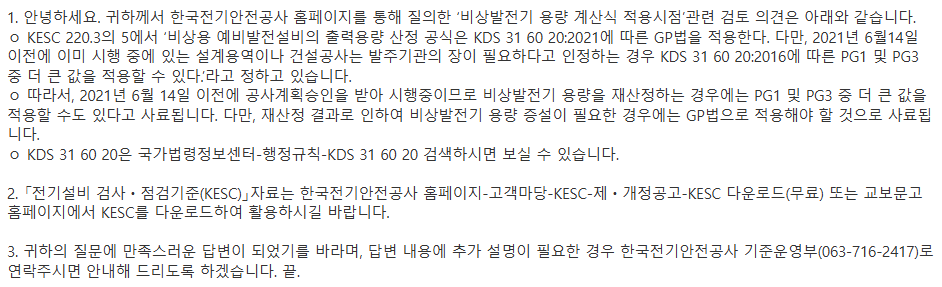

- 아래는 '한국전기안전공사'에서의 답변 내용 캡쳐된 내용입니다.
한국한국전기안전공사 대표 홈페이지
한국한국전기안전공사 대표 홈페이지
www.kesco.or.kr
국토교통부(KDS) vs 한국산업안전보건공단(KOSHA)의 계산 비교는 다음 블로그를 참조해 주십시오.
비상발전기 용량 계산
비상발전기 용량 계산은 몇 가지 기준들이 있습니다.국내에서는 국토교통부의 설계기준 KDS 31-60-20과 한국산업안전공단(KOSHA)의 E-84-2022에 의한 용량 계산입니다. 한국산업안전보건공단(KOSHA) 비
engineer-ing.tistory.com
