스프링클러 시스템과 같은 소방 설비는 화재 발생 시 신속하고 효과적으로 대응할 수 있어야 합니다. 이를 위해 소방 설비에는 다양한 부대설비와 장치들이 포함됩니다. 그 중에서 준비작동식 유수검지장치와 일제개방밸브는 중요한 역할을 하는 장치들입니다. 이번 블로그에서는 이 두 장치에 대해 상세히 설명하고, 각 장치가 어떻게 작동하는지, 어떤 조건에서 사용되는지에 대해 알아보겠습니다.

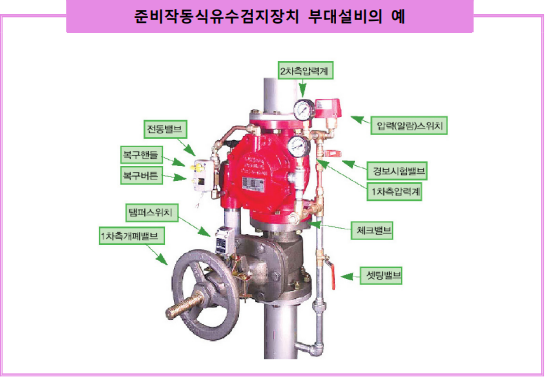

2.5.11 준비작동식유수검지장치 또는 일제개방밸브를 사용하는 스프링클러설비에 있어서 유수검지장치 또는 밸브 2차 측 배관의 부대설비는 다음의 기준에 따른다.
개폐표시형밸브 설치
2.5.11.1 개폐표시형밸브를 설치할 것
2.5.11.2 2.5.11.1에 따른 밸브와 준비작동식유수검지장치 또는 일제개방밸브 사이의 배관은 다음의 기준과 같은 구조로 할 것
2.5.11.2.1 수직배수배관과 연결하고 동 연결배관상에는 개폐밸브를 설치할 것
2.5.11.2.2 자동배수장치 및 압력스위치를 설치할 것
2.5.11.2.3 2.5.11.2.2에 따른 압력스위치는 수신부에서 준비작동식유수검지장치 또는 일제개방밸브의 작동 여부를 확인할 수 있게 설치할 것
1. 일제개방밸브의 유지관리 일제개방밸브는 일제살수식 스프링클러설비에 사용하는 경보밸브로서 자동 또는 수동식 기동장치에 의하여 밸브가 열려지는 것을 말한다. 평상시 밸브 1차 측 까지 물이 충수되어 있으며, 화재발생 시 방호구역 내에 설치된 화재감지기가 작동하거나 사람이 수동식 기동장치를 작동하게 되면 밸브가 열려 밸브 2차 측의 해당 방 호구역으로 물이 방사되고 배관 내의 물의 흐름을 자동으로 검지하여 신호 또는 경보를 발하게 된다.
2. 개폐표시형 밸브의 설치 가. 개폐표시형 밸브 설치 이유 (1) 준비작동식 유수검지장치 준비작동식 유수검지장치의 시험 시 등의 경우에는 2차 측으로 물을 흐르게 하여 각종 장치들의 정상작동여부를 확인하게 된다. 그러나 2차 측은 대기 압상태로 비어있으므로 시험이 종료되면 모두 배수하는 등의 번거로운 조치가 필요하게 된다. 그러므로 시험 시 등의 경우에 2차 측에 부착되어 있는 개폐표시형 밸브를 폐쇄하여 2차 측으로 흘러드는 유수를 차단함으로써 시험을 용이하게 한다. (2) 일제개방밸브 소방대상물에 물을 방사하지 않고 일제개방밸브의 작동상태를 확인하기 위 해서는 일제개방밸브 2차 측에 개폐표시형 밸브를 설치하여야 한다(시험 시 등의 경우 폐쇄). 개방형 헤드가 부착된 설비이므로 시험을 위하여 일제개방 밸브가 작동되고 2차 측 개폐밸브 개방 시 물 피해를 입게 된다. 그러므로 시험 시에는 이 밸브를 폐쇄하여 2차 측 배관으로 물이 흐르는 것을 차단한다.
나. 일제개방밸브 2차 측 배관의 개폐밸브 설치의 생략 ※ 일제개방밸브 자체에 자동배수장치 및 압력스위치가 설치되어 있고 수신부에서 일제개방밸브의 개방여부를 확인할 수 있는 경우로서 소방대상물에 직접 물을 방사하여 일제개방밸브의 작동확인이 가능한 경우 (예, 물로 인한 피해가 없는 옥내의 소방대상물 옥외에 설치된 소방대상물 등)에는 일제개방밸브 2차 측에 설치되는 개폐표시형 밸브의 설치를 생략할 수 있다.
3.기타 구조 압력스위치 및 자동배수장치를 설치하여 수신부에서 일제개방밸브의 개방여부를 확인할 수 있도록 하여야 한다. 시험 시에는, 밸브 2차 측에 설치된 개폐표시형 밸브를 닫고 준비작동식 유수검지장치 또는 일제개방밸브를 개방하여 "압력스위치가 유수를 검출하여 화재신호를 발신"하는지를 확인하게 된다. 물론 일제개방밸브 2차 측에 설치되는 제어밸브는 개폐표시형 밸브로 설치하여 외부에서 개폐상태를 쉽게 확인할 수 있도록 하여야 한다. 시험이 종료되면 배수 후 2차 측의 개폐표시형 밸브를 개방하여 원상태로 되돌린다.
