스프링클러설비는 화재 발생 시 자동으로 물을 뿌려 불을 진압하는 중요한 안전 시스템입니다. 이 설비는 특히 건물 내부에서 발생할 수 있는 화재를 초기 단계에서 제어하는 데 큰 역할을 합니다. 스프링클러 설비의 작동을 위해서는 충분한 양의 수원이 필요합니다. 이번 블로그에서는 스프링클러설비의 수원의 양에 대해 자세히 알아보겠습니다
2.1.1.1 폐쇄형 스프링클러헤드를 사용하는 경우에는 다음 표 2.1.1.1 스프링클러설비 설치장소별스프링클러헤드의 기준개수 [스프링클러헤드의 설치개수가 가장 많은 층(아파트의 경우에는 설치개수가 가장 많은 세대)에 설치된 스프링클러헤드의 개수가 기준개수보다 적은 경우에는 그 설치개수를 말한다.이하 같다]에 1.6 m3를 곱한 양 이상이 되도록 할 것

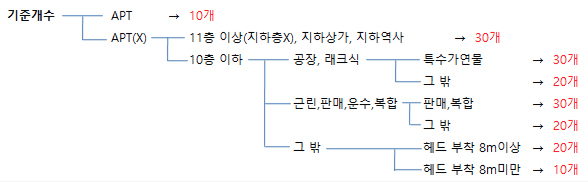

※ 위 표를 정리하면 스프링클러헤드의 기준개수는 다음과 같다.
2.1.1.2 개방형 스프링클러헤드를 사용하는 스프링클러설비의 수원은 최대 방수구역에 설치된 스프링클러헤드의 개수가 30개 이하일 경우에는 설치헤드수에 1.6 m3를 곱한 양 이상으로 하고, 30개를 초과하는 경우에는 수리계산에 따를 것
스프링클러설비의 수원의 저수량 계산 설치 장소의 용도에 따라 화재하중 (온도, 지속시간 등) 이 각각 다르므로 “기준 개수”를 정해두고, 모든 기준개수에서 정해진 방수량을 동시에 방수한다는 가정하에 수원의 양을 계산한다. 화재하중은 가연물의 양과 연소특성, 실의 구조, 화재발 생시의 환경 등에 따라 달라지므로 이러한 요인들까지 반영한 방수량 및 저수량 계산이 올바른 방식이지만 현재는 “장소”별로 “기준헤드”를 다르게 정해 화재의 크기가 반영되도록 하고 있다. 소화에 필요한 방수량은 화재하중과 화재의 가혹도 (최성기의 온도와 지속시간)에 따라 다르다. 헤드의 방수로 방호구역 내의 화재를 소화(표면냉각)하여야 하므로 방수량은 중요한 의미를 갖는다. 실제 스프링클러헤드는 부착위치에 따라 압력이 서로 다르고 따라서 방수량도 다르게 되지만, 통상적으로 모든 헤드에서 80ℓ/min으로 방수된다는 가정 하에 기준이 마련되어 있다. 개방형 스프링클러헤드는 헤드가 개방된 구조이므로 기준개수 개념이 없으며 부착된 헤드 수에 따라 수원의 양을 산출한다. 가. 저수량 계산방법 : 폐쇄형 스프링클러헤드를 사용하는 경우 소방대상물별 스프링클러헤드의 기준개수 [스프링클러헤드의 설치개수가 가장 많은 층(아파트의 경우 설치개수가 가장 많은 세대)]에 (스프링클러헤드의 설치개수가 기준 개수보다 작을 경우 그 설치개수)에 1.6 ㎥를 곱한 양 이상의 수원을 보유하여야 한다.

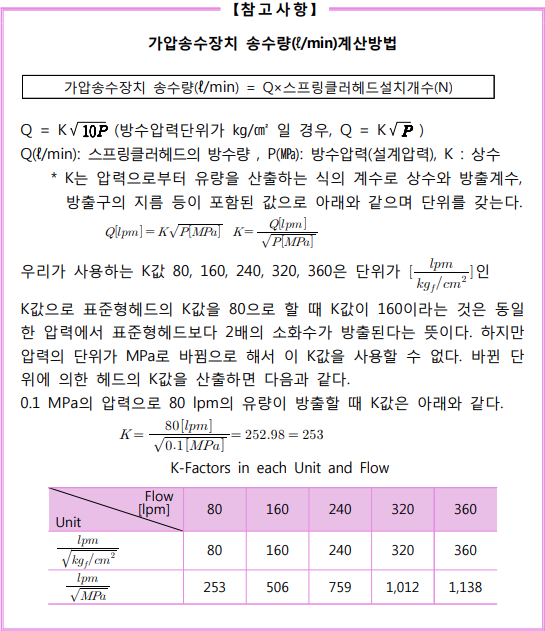

나. 저수량 계산방법 : 개방형 스프링클러헤드를 사용하는 경우 헤드가 30개를 초과하는 경우 스프링클러헤드 선단에서 압력범위가 0.1㎫ ∼ 1.2㎫, 방수량 0.1㎫에서 80 LPM 이상이 되는 가압송수장치의 분당 송수량에 20분 유효방수시간을 곱한 양 이상의 수원을 보유하여야 한다. 따라서 계산은 최대 방수구역에 설치된 스프링클러헤드 개수에 따라 다음과 같이 행한다.
1) 30개 이하의 스프링클러헤드를 설치한 경우 Q = N × 1.6 ㎥이상 Q(㎥) : 수원의 저수량 N(개) : 개방형 스프링클러헤드 설치개수
