[신재생에너지발전설비기사(태양광) 실기 05] 어레이 이격거리 계산 문제







신재생에너지발전설비기사(태양광) 실기에서 출제되는 계산 문제 중 어레이 이격거리 관련된 문제를 정리해보려고 합니다.



문제는 2013~2022년의 10개년 문제이며, 출제된 횟수를 특수문자 ★ 로 표현하되, 최대 3번까지 적용합니다





목차





기본수식

이격거리





계산문제

★☆☆

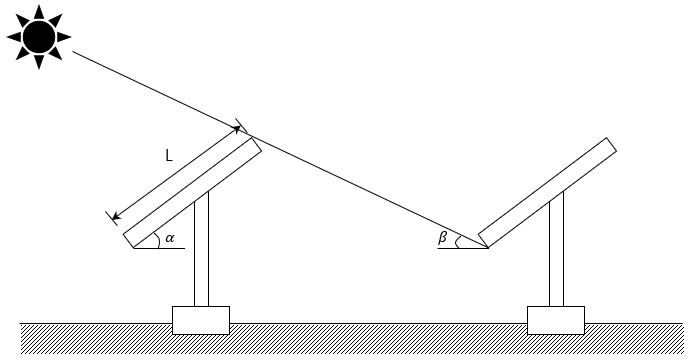

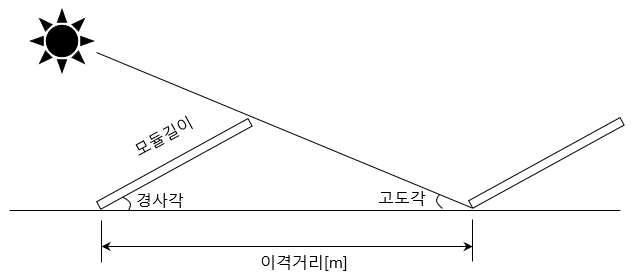

태양광 어레이의 이격거리(D)를 구하는 공식에서  L, α, β에 대항하는 용어를 쓰시오.



참고
이격거리 계산







★☆☆

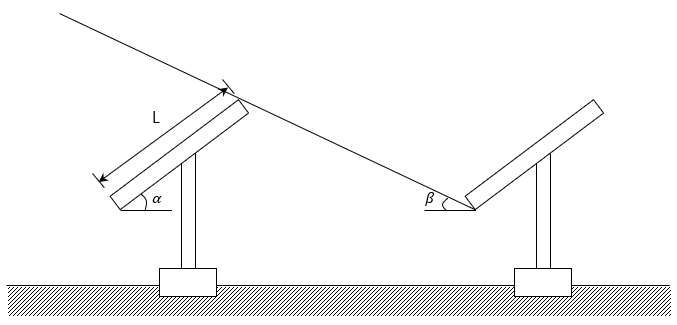

음영대책을 위해 다음과 같은 조건에서 모듈의 설치간격(d)을 구하는 관계식을 쓰시오.

(단, L : 모듈의 길이, d : 열 사이의 거리, α : 태양광발전 모듈의 경사각, β : 태양 고도각이다.)

참고
이격거리 공식

α : 태양전지 모듈의 경사각
β : 태양 고도각
L : 태양전지 모듈의 길이





★☆☆

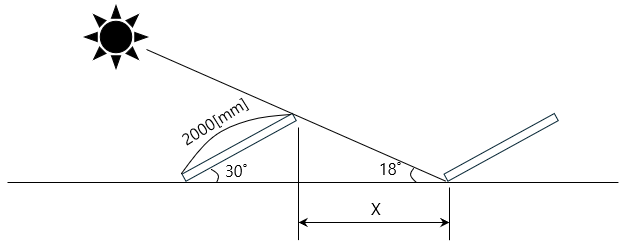

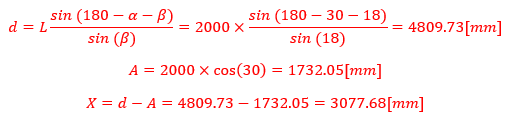

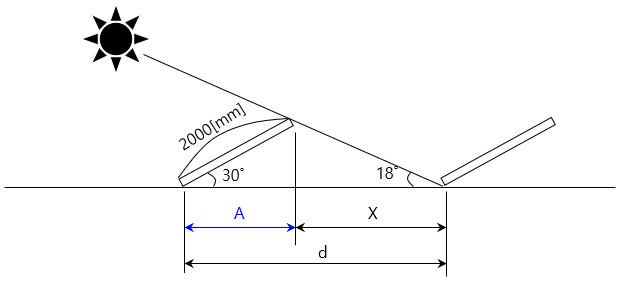

모듈길이 2000[mm], 모듈경사각 30°, 태양 고도각이 18°일 경우 그림을 참고하여 X값을 구하시오.

참고





★☆☆

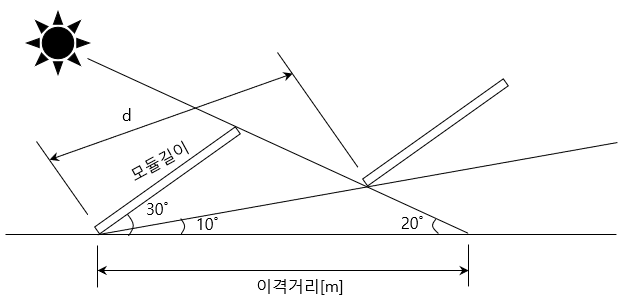

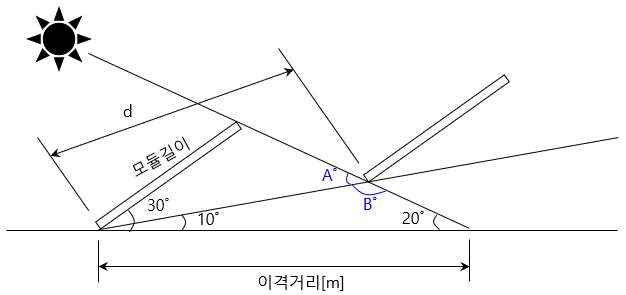

지붕형에 태양광모듈을 그림과 같이 설치할 경우 이격거리 d를 구하시오. (단, 모듈의 길이는 1m)





★☆☆

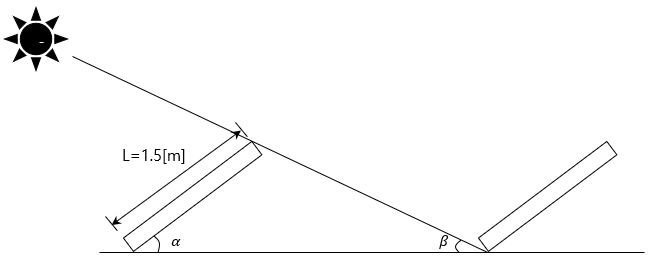

그림을 참고하여 태양전지모듈의 이격거리를 구하시오. (단, L=1.5[m], 태양전지모듈 경사각 35°, 태양 고도각 18.5°이다.)





참고
이격거리 공식

α : 태양전지 모듈의 경사각
β : 태양 고도각
L : 태양전지 모듈의 길이





★☆☆

태양전지모듈을 설치하려고 한다. 태양전지모듈의 경사각이 30°, 겨울철 태양 고도각이 18°, 태양전지 모듈의 길이가 2[m] 일 때 최소 이격 거리[D]를 구하시오.





★★★

위도 37°, 경도 128°, 대청호 주변에 모듈길이(L) 1.5[m], 태양전지모듈 경사각(α) 30°, 태양 고도각(β) 25°로 하여 태양광발전시스템을 설치하려고 한다. 다음 물음에 답하시오. (단, 소수점 넷째자리에서 반올림하여 셋째자리까지 계산하시오.)



(1)   설계 모듈간 최소 이격거리(d)를 구하시오.



(2)   대지이용률(f)를 구하시오.





★☆☆

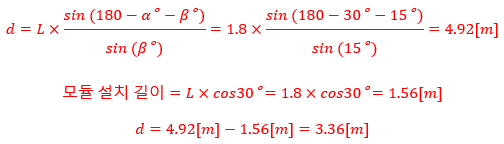

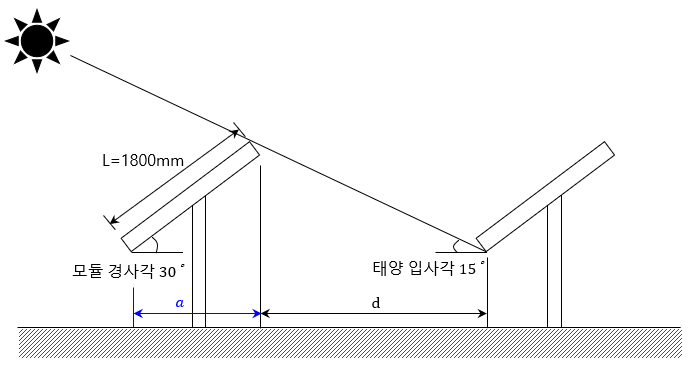

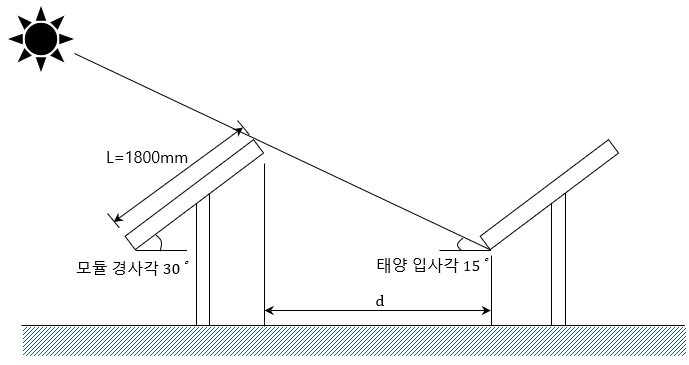

다음 그림과 같은 조건에서 길이[d]를 구하시오.











★☆☆

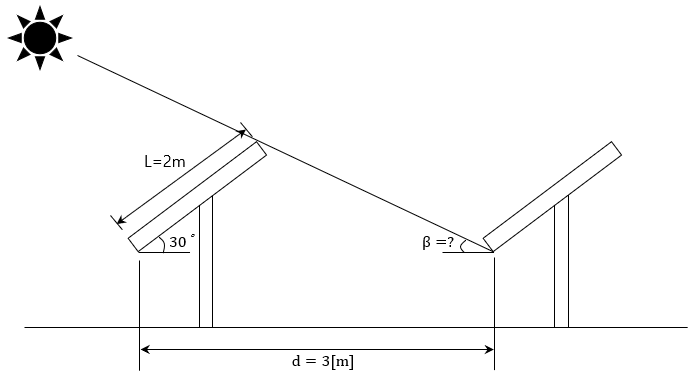

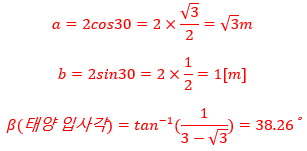

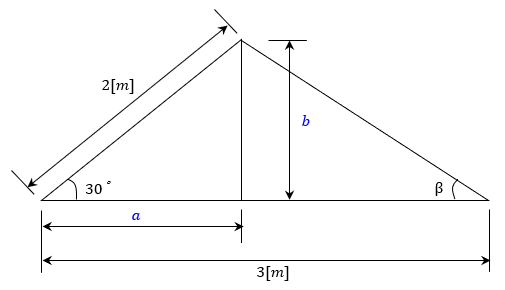

다음과 같이 모듈의 길이는 2[m]이고 태양광 판넬의 경사각이 30°일 때 모듈 간의 이격거리는 3[m]이다. 이때 태양광 판넬의 입사각을 구하시오.







★☆☆

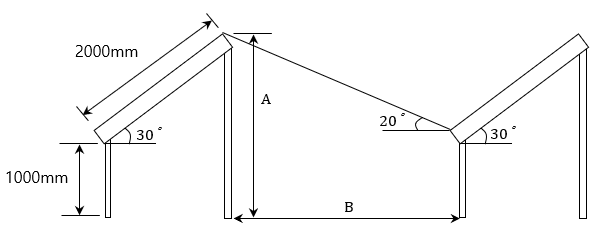

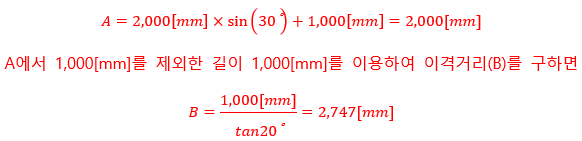

다음과 같은 그림에서 태양광 어레이 사이의 이격 거리(B)를 구하시오.





★☆☆

A점과 B점의 표고가 각각 102[m], 123[m]이고 AB의 거리가 14[m]일 때 110[m] 등고선은 A점으로부터 몇 [m]의 거리에 있는가?
