[신재생에너지발전설비기사(태양광) 실기 계산 01] 시공 관련 계산 문제

엔지니어관리자 2024. 11. 28. 22:12



신재생에너지발전설비기사(태양광) 실기에서 출제되는 계산 문제 중 시공 관련된 문제를 정리해보려고 합니다.



문제는 2013~2022년의 10개년 문제이며, 출제된 횟수를 특수문자 ★ 로 표현하되, 최대 3번까지 적용합니다





기본수식

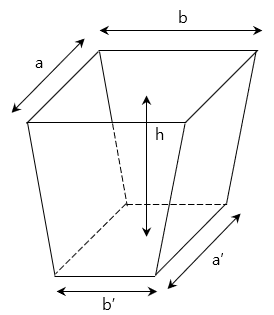

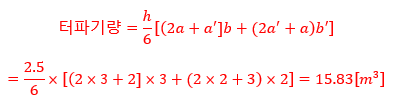

터파기



노무비

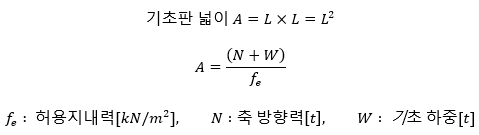

기초판





계산문제

★★★

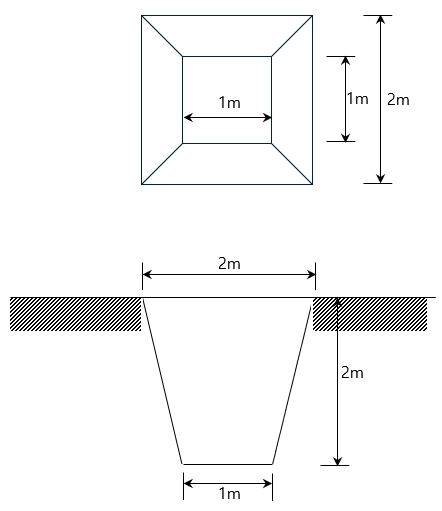

다음 그림을 참고하여 터파기량을 계산하시오.





참고





★☆☆

태양광발전용 구조물 기초를 설치하기 위하여 다음 그림과 같이 굴착을 해야 한다. 이떄 터파기량은 몇 [m3]인가? (, 소수3째 자리에서 반올림 할)





★☆☆

모터 그레이드(브레이드 유효길이 2.8[m])로서 폭 504[m], 길이 200[m]의 성토를 1회 정지하는 데 필요한 시간[H]를 구하시오.

(, 작업계수 = 0.8, 전진(V1) = 4[km/h], 후진(V2)=6[km/h]이다.)



참고
모터 그레이더[motor grader]
땅바닥을 깎아 판판하게 고르거나 눈을 치우는데 쓰는 토목 건설 기계



★★★

총공사비가 10억원 이고, 공사기간이 10개월인 전기공사의 경우 간접 노무비율[%]을 참고 자료에 의거하여 계산하시오.

구분 간접노무비율[%]
공사 종류별 건축공사 14.5
토목공사 15
특수공사(포장, 준설 등) 15.5
기타(전문, 전기, 통신 등) 15
공사 규모별 품셈에 의하여 산출되는 공사원가 기준 50억원 미만 14
50 ~ 300억원 미만 15
300억원 이상 16
공사 기간별 6개월 미만 13
6 ~ 12개월 미만 15
12개월 이상 17



참고





★★★

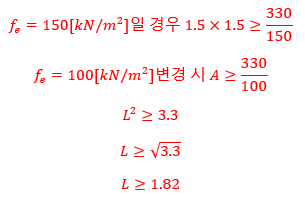

구조계산서에 의하면 허용지내력 fe=150[kN/m2] 일 때 기초크기는 1.5[m] x 1.5[m] 설계되었으나 현장에서 지내력 시험을 한 결과 fe=100[kN/m2]으로 측정되었다. 이 경우 변경 기초 크기의 면적은 몇으로 하여야 하는가? (, 구조물에 걸리는 하중은 330[kN]이다.)

답 : 1.9m x 1.9m



참고
실제 설치될 기초판의 넓이는 계산값보다 크거나 같아야 한다.
이를 위해서 소수점 첫 번째 자리까지 표현하면 1.9[m]로 나타낼 수 있다.





★★★

축 방향력 N=20[t]이고 기초 자중이 2.5[t]일 때 허용지내력 fe=10[t/m2]이면 가장 경제적인 정방향 독립기초의 크기를 구하시오. (, 독립기초의 크기는 한 변(m) x 한 변(m) 형식으로 한다.)



답 : 1.5[m] x 1.5[m]





★☆☆

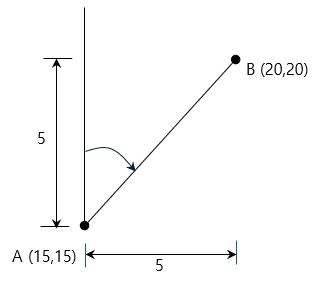

다음은 경계측량을 위하여 측정한 지점 A, B이다. 지점 A, B의 방위각을 구하시오. (, X는 종선, Y는 횡선이다.)







참고
