전압 22900 [V], 주파수 60 [Hz], 선로 길이 7 [km] 1회선의 3상 지중 송전선로가 있다. 이 지중 전선로의 3상 무부하 충전 전류 및 충전 용량을 구하시오. (단, 케이블의 1 선상 작용 정전 용량은 0.4 [uF/km]라고 한다.
(1) 충전 전류
(2) 충전 용량

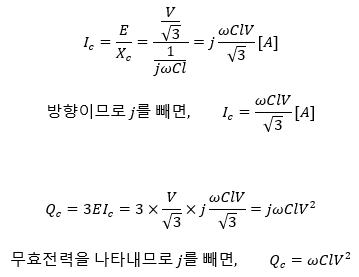

참고 : 선로의 충전 전류 및 충전 용량 1 선당 충전 전류

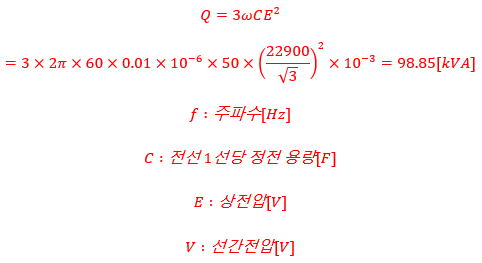

3선에 충전되는 충전 용량
참고 2
★☆☆
154 [kV] 2회선 송전선이 있다. 1회선만이 운전 중일 때 휴전 회선에 대한 정전 유도 전압은?
(단, 송전 중의 회선과 휴전 중의 회선과의 정전용량은 Ca=0.0001 [μF], Cb=0.0006 [μF], Cc=0.0004 [μF]이고, 휴전선의 1선 대지 정전용량은 Cs=0.0052 [μF]이다.)
★☆☆

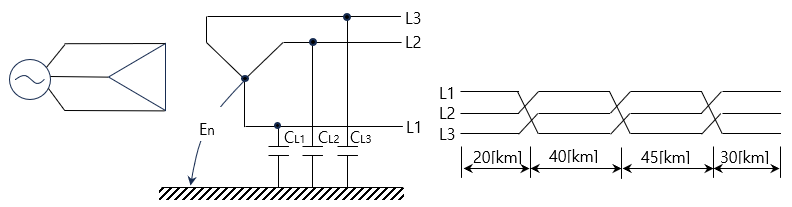

154 [kV]의 송전선이 그림과 같이 연가되어 있을 경우 중성점과 대지 간에 나타나는 잔류 전압을 구하시오. (단, 1 [km] 당의 대지 정전 용량은 맨 윗선 0.004 [uF], 가운뎃선 0.0045 [uF], 맨 아랫선 0.005 [uF]라고 하고, 다른 선로 정수는 무시한다.)

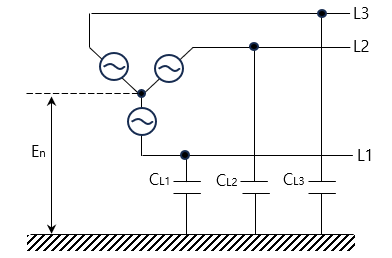

참고 중성점 잔류 전압의 정의 : 보통의 운전 상태에서 중성점을 접지하지 않을 경우 중성점에 나타나는 전압
· 중성점 잔류 전압 발생 원인 - 송전선의 3상 각 상의 대지 정전 용량이 불균등( 할 경우 발생 - 차단기의 개폐가 동시에 이루어지지 않음에 따른 3상 간의 불평형 - 단선 사고 등 계통의 각종 사고에 의해 발생
· 중성점 잔류 전압의 크기
★☆☆
154 [kV], 60 [Hz],선로의 길이 200 [kW]인 3상 송전선에 설치한 소호리액터의 공진탭의 용량은 몇 [kVA]인가? (단, 1 선당 대지 정전용량은 0.0043 [uF/km]이다.)
참고 : 소호리액터용량
★★☆

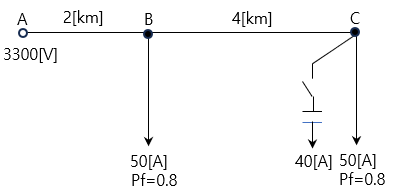

그림과 같은 3상 배전선에서 변전소(A점)의 전압은 3300 [V], 중간(B점)지점의 부하는 50 [A], 역률 0.8(지상), 말단(C점)의 부하는 50 [A],역률 0.8이고, A와 B사이의 길이는 2 [km], B와 C 사이의 길이는 4 [km]이며, 선로의 [km] 당 임피던스는 저항 0.9 [Ω],Ω], 리액턴스 0.4 [Ω]이라고Ω] 할 때 다음 각 물음에 답하시오.
(1) 이 경우의 B점과 C점의 전압은 몇 [V]인가?
① B점의 전압
② C점의 전압
(2) C점에 전력용 콘덴서를 설치하여 진상 전류를 40 [A]를 흘릴 때 B점과 C점의 전압은 각각 몇 [V]인가?
① B점의 전압
② C점의 전압
(3) 전력용 콘덴서를 설치하기 전과 후의 선로의 전력 손실[kW]을 구하시오.
① 전력용 콘덴서 설치 전
② C점의 전압
진상이므로 +90°해준다.
참고 전력용 콘덴서를 설치하여 진상 전류를 흘려주면 무효 전류가 감소한다.
3상 배전선로의 전력 손실
3상 선로에서 발생하는 전압강하
★☆☆
공칭 전압이 140 [kV]인 송전 선로가 있다. 이 선로의 4 단자 정수가 A=D=0.9, B=j70.7, C=j0.53x10^3이라고 한다. 무부하 송전단에 154 [kV]를 인가하였을 때 다음을 구하시오.
(1)수전단 전압[kV] 및 송전단 전류[A]를 구하시오.
(2)수전단의 전압을 140 [kV]로 유지할 경우 수전단에서 공급하여야 할 무효 전력 Qc [kVar]을 구하시오.
