[신재생에너지발전설비기사(태양광) 실기] 단답형 총정리_시공, 감리



신재생에너지발전설비기사(태양광) 실기 단답을 2013~2022년의 10개년 문제를 정리해보려고 합니다.



아래와 같이 임의로 분류하고, 출제된 횟수는 특수문자 ★로 표현하되, 최대 3번까지 적용합니다.



• 환경조사, 인허가, 사업
• 시스템, 설계
• 시공, 감리
• 유지관리, 시험, 측정



★★☆

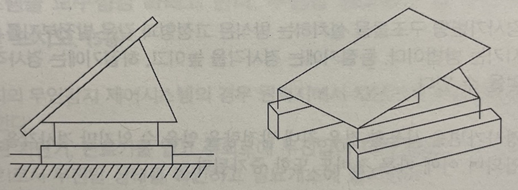

다음 그림은 지상설치 시 기초형식에 대한 그림이다. 어떤 기초형식인가 쓰고 설명하시오

기초형식 : 복합푸팅기초

설명 : 복합푸팅기초란 2개 이상의 기둥으로부터의 응력을 단일 기초로 지지한 것이다.

※ 기초형식 질문만 출제 된 적 있음.



★★★

태양광발전설비의 구조물 중 콘크리트 기초의 종류 5가지를 쓰시오

• 직접 기초
• 말뚝 기초
• 주춧돌 기초
• 케이슨 기초
• 연속 기초



★☆☆

다음은 콘크리트 공사에 따른 양생에 관련된 사항이다. 다음 ( ) 에 알맞은 답을 기입하시오

1) 타설한 콘크리트는 적어도 5일 이상 살수 등의 방법으로 습윤상태를 유지하고, 급격한 건조는 피한다.

2) 콘크리트가 초기동해를 받을 염려가 있을 때에는 적절한 보온양생을 실시한다.

3) 콘크리트를 부어넣은 후 1일 간은 원칙적으로 그 위를 보행하거나 충격을 주어서는 안된다. 다만 부득이 보행하거나 무거운 짐을 두게 될 때에는 필요한 곳을 판 등으로 덮어 콘크리트가 손상되지 않도록 한다.



★☆☆

태양광발전시스템을 건축물에 설치할 경우 설치형태 종류 3가지를 쓰시오

• 건물설치형
• 건물부착형
• 건물일체형



★☆☆

태양광발전시스템 구조물 시공에서 건축물 설치 부위에 따른 분류 중 기타에 해당하는 설치부위 방식 4가지를 쓰시오 (단, 지붕, 벽은 제외한다.)

• 창재형
• 차양형
• 루버형
• 난간형
• (그 외) 모뉴먼트형



★★☆

건축물 설치 부위에 따른 분류에서 벽 건재형의 특징 4가지를 쓰씨오

• 태양전지 벽재로서 기능을 하는타입이다.
• 셀의 배치에 따라서 개구율을 바꿀 수 있다.
• 알루미늄 새시 등 지지공법이 여러 가지이므로 선택할 수 있다.
• 주로 커텐월 등으로 설치되어 있다.



★☆☆

건축물에 설치하는 태양전지 모듈은 설치부위, 설치방식, 부가기능 등으로 분류되어 있다. 벽에 설치하는 방식 2가지를 쓰시오

• 벽 설치형
• 벽 건재형



★☆☆

건축물에 설치하는 태양전지 모듈은 설치부위, 설치방식, 부가기능 등으로 분류되어 있다. 지붕에 설치하는 방식 3가지를 쓰시오

• 지붕 설치형(경사지붕형, 평지붕형)
• 지붕 건재형(지붕재 일체형, 지붕재형)
• 톱 라이트형



★☆☆

지중 전선로를 직접 매설식에 의하여 시설하는 경우에는 매설 깊이를 차량 기타 중량물의 압력을 받을 우려가 있는 장소에는 몇 [m] 이상 깊이로 매설하여야 하는가?

1.0[m]



★★☆

태양광발전설비의 전기공사는 태양전지 모듈의 설치와 동시에 진행된다. 시공 시 작업자가 지켜야 할 기본적인 안전사항 중 복장 및 추락방지 대책(3가지)과 작업중 감전방지 대책(3가지)을 각각 쓰시오

1) 작업 중 감전방지 대책

• 작업 전 태양광 모듈의 표면에 차광시트를 붙여 태양광을 차단한다.
• 저압선로용 절연장갑을 낀다.
• 강우 시 작업을 하지 않는다.

2) 복장 및 추락방지 대책

• 헬멧(안전모)의 착용
• 안전띠의 착용
• 안전화 착용
• 안전허리띠 착용

※ 작업 중 감전방지 대책에 대한 문제만 출제된 적 있음.



★☆☆

화재 시 연소방지효과를 향상시키기 위해서 태양광발전소 건설에서 사용되는 케이블은?

CV케이블



★☆☆

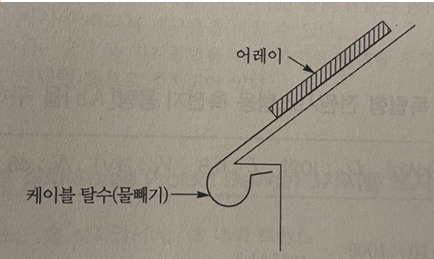

지붕위에 설치한 태양전지 어레이에서 접속함으로 복수의 케이블을 배선하는데 그림과 같이 지붕환기구 및 처마 밑에 배선하려고 한다. 이 경우 케이블 곡률 반경은 지름의 몇 배로 하여야 하는지 쓰시오

6배 이상



★☆☆

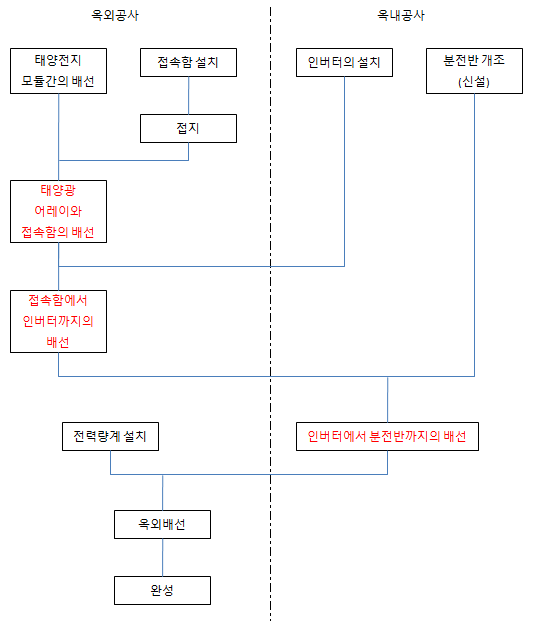

태양광발전시스템의 전기공사는 태양광 모듈의 설치와 동시에 진행하고, 태양광모듈 간의 배선을 비롯한 분전함, 인버터 등의 기기설치는 순차적으로 연결한 것이다. 전기공사의 절차를 보고 ( )에 해당하는 절차를 쓰시오

★☆☆

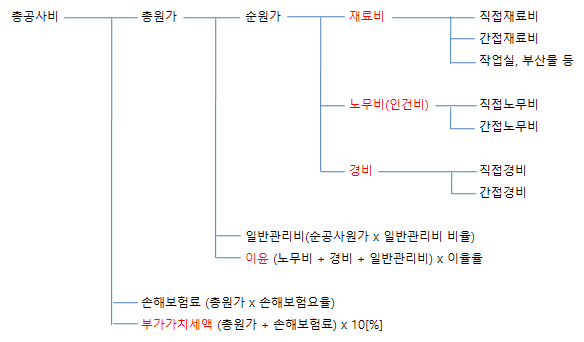

공사원가에 대한 공사비 산출 다이어그램이다. ( )안에 해당하는 비목을 쓰시오



★☆☆

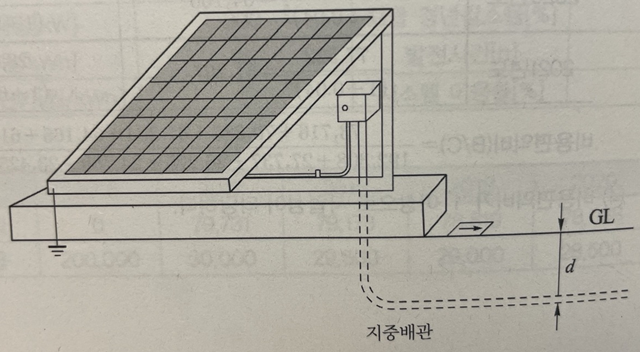

태양전지 어레이를 지상에 설치하는 경우에는 지중배선을 할 수 있다. 이때의 시공방법으로 다음의 알맞은 내용을 쓰시오

1) 지중배선직매식은 중량물의 압력을 받을 우려가 없도록 1.0[m] 이상의 깊이로 매설한다. 단, 중량물의 압력을 받을 우려가 없는 곳은 0.6[m] 이상 매설한다. 그 길이가 30[m]를 초과하는 경우는 중간개소에 지중함을 설치할 수 있다.

2) 지중전선로 매입개소에 필요에 따라 매설깊이, 전선의 방향 등 지상으로부터 용이하게 확인할 수 있도록 표시 등을 시설하는 것이 바람직하다.

3) 지중매설관은 배선용 탄소강 강관, 내충격성 경질염화비닐 전선관을 사용한다. 단 공사 상 부득이하여 후강전선관에 방수·방습처리를 시행한 경우는 이에 한정되지 않는다.

4) 지중배관과 지표면의 중간에 매설 표시 시트를 포설한다.



★☆☆

전기설비규정에 따른 금속제 가요전선관공사 시설조건에 대한 설명이다. ( )에 들어갈 내용은?

1) 전선은 절연전선 (옥외용 비닐 절연전선(OW)을 제외한다)일 것

2) 전선은 연선일 것. 다만, 단면적 10[mm2](알루미늄선은 단면적 16[mm2] 이하인 것은 그러하지 아니하다.

3) 가요전선관 안에는 전선에 접속점이 없도록 할 것



★☆☆

전기설비기술기준에 따라 태양광발전소에서 전선을 옥내에 시설할 경우 시설공사 방법을 3가지만 쓰시오

• 합성수지관배선
• 금속관배선
• 케이블배선



★☆☆

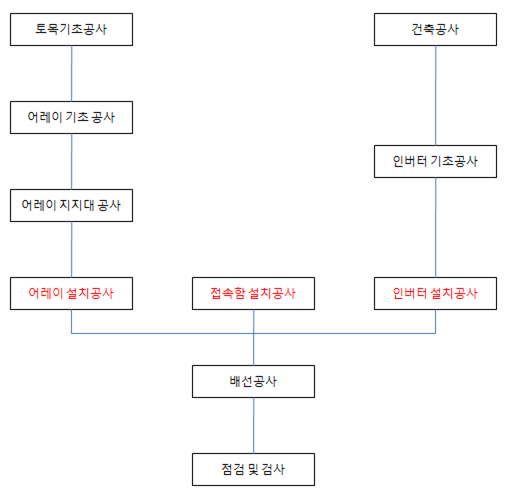

태양광 발전시스템 설치공사의 절차이다. 들어갈 내욜을 쓰시오



★☆☆

다음은 부진공정 만회대책에 대한 설명이다. (A), (B)에 들어갈 내용은?

감리원은 공사 진도율이 계획공정 대비 월간 공정실적이 10[%] 이상 지연되거나 누계 공정 실적이 5[%] 이상 지연될 때에는 공사업자에게 부진사유 분석, 만회대책 및 만화공정표를 수립하여 제출하도록 지시하여야 한다.



★☆☆

전력시설물 공사감리업무 수행지침에 따라 감리원은 시공된 공사가 품질확보 미흡 또는 중대한 위해를 발생시킬 수 있다고 판단되거나 안전상 중대한 위험이 발생된 경우 공사 중지를 지시할 수 있는데, 전면중지에 해당하는 사항 2가지만 쓰시오

• 공사업자가 고의로 공사의 추진을 지연시키거나, 공사의 부실 발생 우려가 짙은 상황에서 적절한 조치를 취하지 않은 채 공사를 계속 진행하는 경우
• 부분중지가 이행되지 않음으로써 전체공정에 영향을 끼칠 것으로 판단될 때



★★★

태양광발전시스템 설비 시공 중 시공된 공사가 품질확보 미흡 또는 중대한 위해를 발생시킬 우려가 있다고 판단되는 경우 감리원은 공사 중지를 지시할 수 있다. 공사 전면 중지에 해당하는 사항 4가지만 쓰시오

• 공사업자가 고의로 공사의 추진을 지연시키거나, 공사의 부실 발생 우려가 짙은 상황에서 적절한 조치를 취하지 않은 채 공사를 계속 진행하는 경우
• 부분중지가 이행되지 않음으로써 전체공정에 영향을 끼칠 것으로 판단될 때
• 지진·해일·폭풍 등 불가항력적인 사태가 발생하여 시공을 계속할 수 없다고 판단될 때
• 천재지변 등으로 발주자의 지시가 있을 때

※ 4가지 또는 3가지 문제 출제



★☆☆

다음은 전력기술관리법령에 따른 감리원의 정의이다. 알맞은 내용을 쓰시오

감리원은 발주자와 감리업자 간에 체결된 감리용역 계약의 내용에 따라 감리원은 해당 공사가 설계도서 및 그 밖에 관계 서류의 내용대로 시공되는지 여부를 확인하고 품질관리, 공사관리 및 안전관리 등에 대한 기술지도를 하며, 전력기술관리법령에 따라 감리업자를 대표하고 발주자의 감독 권한을 대행한다.



★☆☆

감리원이 착공신고서의 적정 여부를 검토한 사항 중 공사 예정공정표에 따라 공사용 자재의 투입시기와 시험방법, 빈도 등이 적정하게 반영되었는지 확인에 해당되는 것은?

품질관리계획



★☆☆

감리업자는 감리용역 착수 시 서류를 첨부한 신고서를 제출하여 발주자의 승인을 받아야 한다. 첨부 서류 4가지를 쓰시오

• 감리업무 수행계획서
• 감리비 산출내역서
• 감리원 조직 구성내용과 감리원별 투입기간 및 담당업무



★☆☆

전력시설물 공사감리업무 수행지침에 따라 주요 기자재 공급원의 검토·승인과 관련하여 다음 ( )에 들어갈 내용을 쓰시오

1) 감리원은 공사업자에게 공정계획에 따라 사전에 주요기자재(KS의무화 품목등) 공급원 승인신청서을(를) 기자재 반입 7일 전까지 제출하도록 하여야 한다. 다만, 관련법령에 따라 품질검사를 받았거나 품질을 인정받은 기자재에 대하여는 예외로 한다.

2) 감리원은 공사업자에게 KS 마크가 표시된 양질의 기자재를 선정하도록 감리하여야 한다.



★☆☆

감리원의 기본 임무 2가지를 쓰시오

• 감리업무를 성실히 수행
• 발주자 및 감리업자 간에 체결된 감리용역 계약 내용에 따라 해당 공사가 설계도서 및 그 밖에 관계 서류의 내용대로 시공 되는지 여부를 확인



★☆☆

감리원이 착공신고서의 적정 여부를 검토한 내용이다. 다음 내용에 해당하는 것은?

작업 간 선행·동시 및 완료 등 공사 전·후 간의 연관성이 명시되어 작성되었는지 확인 예정 공정률에 따라 적정하게 작성되었는지 확인

공사 예정공정표



★☆☆

감리원이 공사업자로부터 착공신고서를 제출받아 발주자에게 보고할 때 첨부하는 서류 3가지를 ( )안에 쓰시오

• 1. 시공관리 책임자 지정통지서(현장관리조직, 안전관리자)
• 2. 안전관리계획서
• 3. 품질관리계획서
• 4. 공사도급 계약서 사본 및 산출내역서
• 5. 공사 시작 전 사진
• 6. 현장기술자 경력사항 확인서 및 자격증 사본
• 7. 공사예정공정표
• 8. 작업인원 및 장비투입계획서
• 9. 그 밖에 발주자가 지정한 사항



★★★

감리원은 공사가 시작된 경우에는 공사업자로부터 어떤 서류가 포함된 착공신고서를 제출받아 적정성 여부를 검토하여 발주자에게 보고하여야 한다. 이에 포함되는 서류 5가지만 쓰시오

• 시공관리 책임자 지정통지서(현장관리조직, 안전관리자)
• 공사 예정공정표
• 품질관리계획서
• 공사도급 계약서 사본 및 산출내역서
• 공사 시작 전 사진
• (그 외) 현장기술자 경력사항 확인서 및 자격증 사본
• (그 외) 안전관리계획서
• (그 외) 작업인원 및 장비투입계획서
• (그 외) 그 밖에 발주자가 지정한 사항

※ 5가지 또는 2가지의 포함서류 문제 출제



★☆☆

다음은 시공감리의 순서이다. ( )안에 들어갈 내용은?

발주자 - 공사업자 - 감리원



★☆☆

전력시설물 공사감리업무 수행지침에 따른 감리원의 설계도서 등의 검토에 대한 내용이다. 다음의 ( )안에 들어갈 내용을 쓰시오

감리원은 설계도면, 설계설명서, 공사비산출내역서, 기술계산서, 공사계약서의 계약내용과 해당 공사의 조사, 설계보고서 등의 내용을 완전히 숙지하여 새로운 방향의 공법개선, 예산절감을 도모 하도록 노력하여야 한다.



★☆☆

전력 시설물 공사감리 업무 수행 지침에서 정하는 전기공사업자가 해당 공사현장에서 공사업무 수행 상 비치하고 기록, 보관하여야 하는 서식 5가지를 쓰시오 (각종 측정기록표 제외)

• 도급 현황
• 주요인력 장비투입현황
• 작업계획서
• 하도급 현황
• 기자재공급원 승인현황
• (그 외) 주요인력 및 장비투입계획
• (그 외) 주간공정계획 및 실적보고서

※ 5가지 또는 3가지 문제 출제



★☆☆

다음 물음에 답하시오

1) 전기공사를 공사업자에게 도급을 주는 자 발주자

2) 감리업자를 대표하여 현장에 상주하면서 해당공사 전반에 관하여 책임감리 등의 업무를 총괄하는 자 책임감리원

3) 보조로 감리를 도우며 책임을 공동으로 나누는 자 보조감리원



★☆☆

(계약 예규)예정가격 작성기준에 따른 공사원가 계산서 작성 시 공사원가 계산의 비목 3가지를 쓰시오

• 재료비
• 노무비(인건비)
• 경비
