전기 직무고시_분기점검





목차

전기 직무고시 분기점검은 전기설비에 대한 안전점검을 위해 전기안전관리자의 직무에 관한 고시를 시행하였다.



전기 직무고시_분기점검





1. 전기설비의 점검 기준 및 법령

• 전기안전관리자의 직무에 관한 고시  [시행 2024.7.1]
• 산업통상자원부고시 제2023-82호

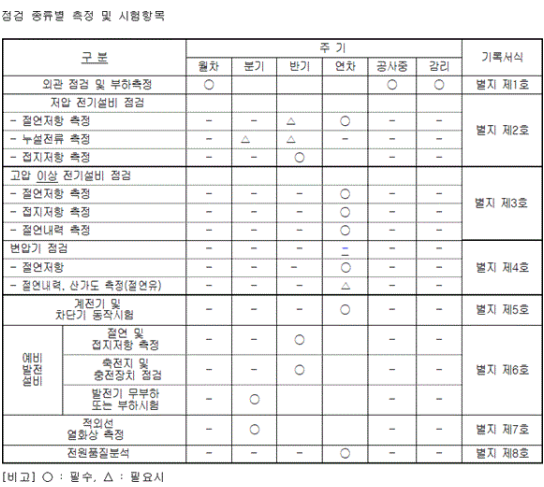

2. 측정 및 시험항목

아래 그림와 같이 분기 점검에 포함되지 않았지만, 외관 점검을 포함하여 진행하기도 한다.



2.1 외관 점검 및 부하측정

전기안전관리자의 직무에 관한 고시- [별지 1] 전기설비 점검결과 기록표

[별지 1] 전기설비 점검결과 기록표(전기안전관리자의 직무에 관한 고시).hwp

0.11MB



2.1.1 점검 포인트

1) 특·고압(고·저압) 점검 : 변압기, 개폐 장치류, 전선(모선), 기구 장치류 2) 육안, 청각, 후각 점검 : 파손, 변형상태, 열화흔적, 이상 소음(진동) 3) 활선 상태 점검 : 전원 품질, 누설전류, 발열 상태, 코로나 현상 4) 사선 상태 점검 : 고압기기 절연상태, 개폐기구 동작상태



2.1.2 전기설비 점검 목적

1) 누전으로 인한 감전사고, 화재사고, 기기 파손을 예방 2) 전력설비 이력을 파악하여 위험도를 예측하여 사고를 사전에 예방 3) 활선 점검으로 전력 설비의 이상징후 파악하여 사고를 사전에 예방 4) 전력 설비 효율적 공급 안정성 확보 및 인체(설비) 손상 안전성 확보



2.1.3 전기설비 점검 활용

1) 전력 설비의 성능 유지 위한 Data 활용 2) 고압기기 성능저하 및 설비고장의 원인 및 계산 해석 의한 Data 활용 3) 차후 용량증설 및 보수 위한 효율적인 시스템 적용 의한 Data 활용 4) 전기설비의 효과적, 합리적 점검 및 관리를 위한 기초 자료를 활용



2.1.4 기록표의 작성

1) 수·변전 전기설비 및 저압 배·분전반 설비 외관 기록 사항 ① 수전설비 : 특고 인입 케이블, 개폐기, 고압 차단기, 변성기, 보호계전기 ② 변성설비 : 특고압 변압기, 고압 변압기, 저압 변압기 ③ 저압설비 : 전력 케이블, 저압 차단기, 누전 차단기, 절환 스위치 ④ 발전설비 : 고압(저압) 발전기, 정류기 및 배터리 ⑤ 접지설비 : 공통(통합) 접지 : 보안용 접지, 기능용 접지, 안전용 접지 2) 각각 장치별 전력 기록 사항 ① 한전수요전력 ② 변압기 누설전류 ③ 전압/전류 ④ 발전기 전원

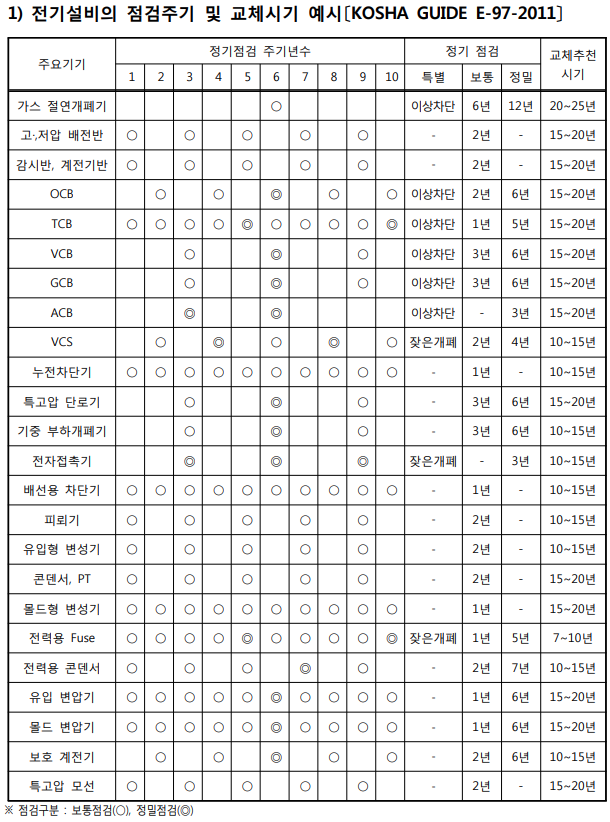

2.1.5 내용년한 기준

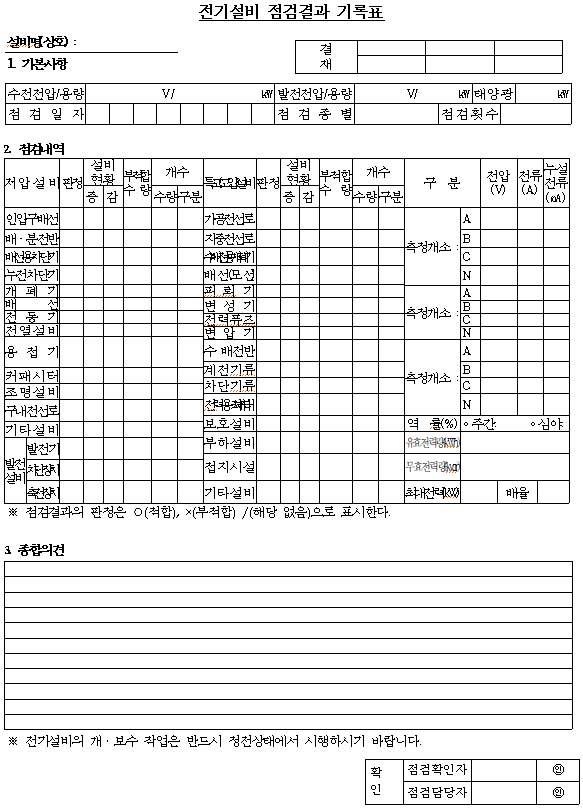

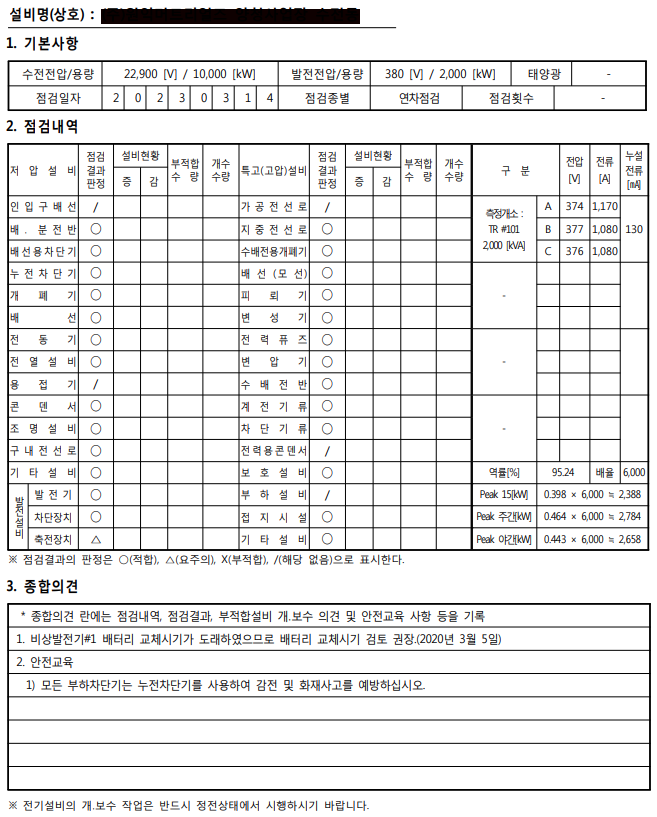

2.1.6 전기설비 점검 결과 기록표





2.2 적외선 열화상 측정

전기안전관리자의 직무에 관한 고시- [별지 7] 적외선 열화상분포 측정기록표(분기·반기·연차)



[별지 7] 적외선 열화상분포 측정기록표(분기·반기·연차)(전기안전관리자의 직무에 관한 고시).hwp

0.06MB



2.2.1 적외선 열화상 측정 목적

1) 실시간 고해상도 이미지로 발열부 이상 징후 즉시 포착 2) 전력설비 접속부분에 대한 이상 징후를 사전에 탐지하여 사고를 예방 3) 특·고압 전력설비를 비접촉 상태에서 안전하게 점검 4) 기기 내부의 이상상태에 의한 외부 발열을 확인하여 효율적 관리 5) 생산중단, 화재 등의 재난상황을 사전에 예방



2.2.2 측정 대상 및 활용범위

1) 수전설비 : 인입 케이블헤드, LBS(AISS), VCB, PF, COS, MOF, PT, CT 2) 변전설비 : 변압기 (붓싱, 몰드, 인·출입 단자대, 몸체) 3) 배전설비 : ACB, MCCB, ELB, 콘덴서 설비 등 4) 배선설비 : 케이블 접속부분, 케이블 포설부분, 조명기구, 콘센트 류 5) 전력설비, 동력설비 발열상태 확인 6) 벽면, 바닥, 천정부의 발열중인 누전장소의 확인 7) 기타 건물의 외부 발열 등의 확인



2.2.3 측정 시 고려사항

1) 측정 대상기기의 주위 온도 고려 2) 각 상별 부하량의 차이 확인 3) 접속부의 발열상태, 범위, 길이 고려 4) 조명 반사범위 내 이상상태 오판 주의 5) 이상 발열 확인 시 여러 각도에서 재측정 6) 기기의 은폐 부위를 세밀하게 측정 7) 발열 확인 시 여러 정황을 고려하여 판정 8) 전선과 기기주위의 히터 발견에 세심한 주의



2.2.4 적외선 열화상 측정 기준

1) 3상 비교법 ① 동일조건(3상 평형부하이고, 전선의 굵기가 같은 경우 등)의 다른 부위와 비교하여 판별할 수 있다. 따라서 측정점의 정확한 온도보다는 비교하고자 하는 측정점 간의 온도차를 중요시한다. ※ 일반적인 전력기기에서 온도차에 따른 판정기준으로 국내·외에 각종 자료 및 문헌을 참고하여 제정된 한국전기안전공사 자체 기준 2) 온도 패턴법 ① 절연재 열화 개념에서의 판정기준으로 기준치 이하라 하더라도 측정 당시의 조건(부하율, 주위온도 등)을 고려하여야 한다. 예를 들면, 정격전류 115[A]의 IV전선(22mm2] 가공)에 주위온도 20[℃]에서 부하 전류 30[A]일 때 50[℃]를 나타냈다면 허용온도 60[℃]에는 미달 하지만 문제가 있는 것으로 보고 원인을 찾아야 한다. ※ 판정기준 : 최고 허용온도를 초과하거나 온도상승 한도를 초과한 경우 이상이 있는 것으로 판정 ※ 온도상승[℃] = 측정온도[℃] - 주위온도[℃]

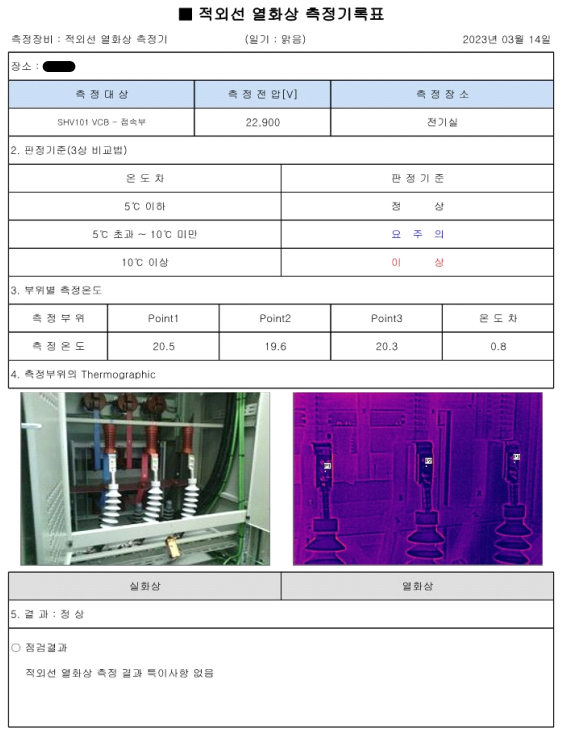

2.2.5 적외선 열화상 측정 기록표







2.3 예비발전설비

전기안전관리자의 직무에 관한 고시- [별지 6] 발전설비 점검기록표

[별지 6] 발전설비 점검기록표(전기안전관리자의 직무에 관한 고시).hwp

0.05MB



2.3.1 발전기 점검 목적

1) 한전 전원의 정전 시 비상송전 및 정전 시를 대비한 평시 안전관리 2) 발전기의 정상가동을 통한 발전기의 성능을 확인



2.3.2 비상발전기 공급부하

1) 엘리베이터, 비상소화전 비상전원 확보 2) 비상계단의 비상전원 확보 및 정전 시 UPS에 안정적 전원을 확보 3) 금융거래장소, 병원의 수술실, 야간경기장 등의 비상전원 확보 4) 기타 정전 시 위험이 예측되는 장소와 시설



2.3.3 원동기 점검

1) 원동기의 형식 확인 2) 정격용량과 RPM 확인 3) 제조회사와 제작번호 4) 기동방식 확인(축전지에 의한 24[V] 기동방식) 5) 원동기 냉각방식(공냉식, 수냉식)



2.3.4 발전기 점검

1) 발전기 형식 확인 2) 정격용량과 RPM 확인 3) 제조회사와 제작번호 4) 정격전압, 정격전류, 정격주파수, 역률 확인

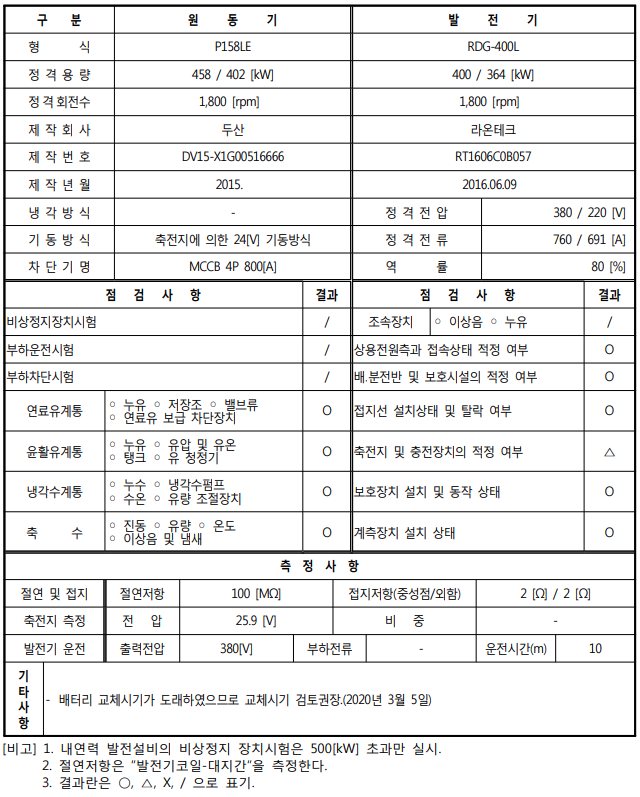

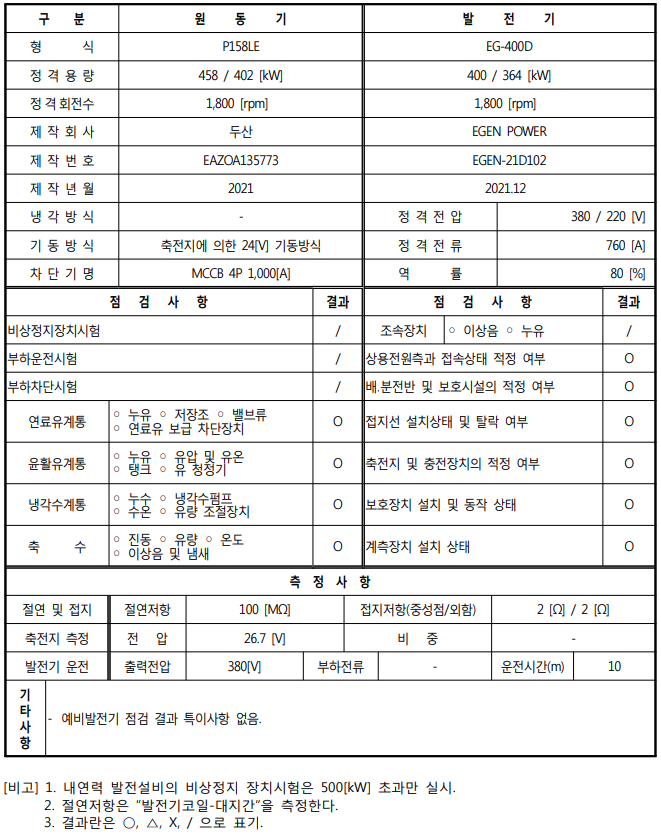

2.3.5 예비발전설비 점검 기록표
